產品介紹
黎全公司生產的JMZ型機械隔膜式計量泵，是由電機驅動，適用于低壓力場合的流體精確計量，滿足各類高粘度介質的輸送，因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
可調計量范圍：0-560L/H
壓力范圍：0-0.6MPa
驅動方式：電機驅動
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)
?
?
1、鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。?
2、采用凸輪機構．整體上無泄露，可安置于藥槽或管道上。
3、接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
4、性價比高，普遍適用于，壓力要求不高的水處理行業。
5、在泵運行或停止時也可調節流量也可定量輸出。
6、隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜,第二層EPDM彈性膠,第三層厚度3.mm SUS304支撐鐵芯,第四層采用強化尼龍纖維補強，第五采用EPD彈性橡膠包履，可有效提升隔膜使用壽命。
產品原理
JMZ型機械隔膜泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封，無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
?
可根據客戶的使用介質選擇泵體材質和膜片材質，使用壽命更長，效率更高。
?
|

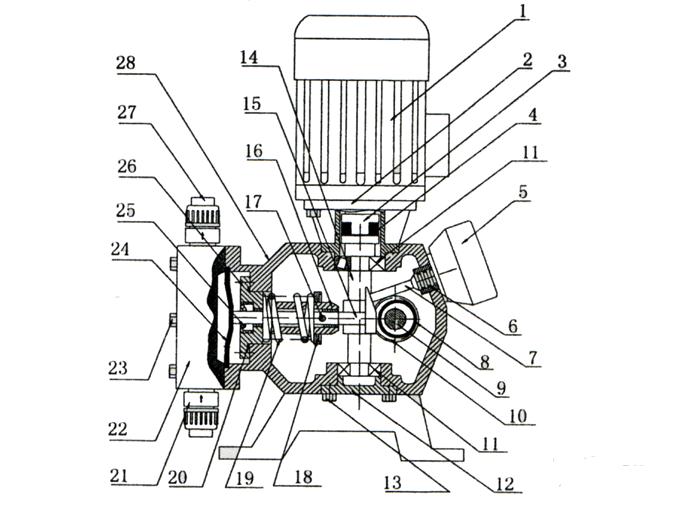

序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
電機 |
8 |
偏心輪軸承 |
15 |
頂桿 |
22 |
泵頭 |
|
2 |
電機座 |
9 |
主軸 |
16 |
導向軸套 |
23 |
螺栓 |
|
3 |
電機聯軸節 |
10 |
蝸輪 |
17 |
鍵 |
24 |
膜片 |
|
4 |
橡膠緩沖塊 |
11 |
軸承 |
18 |
彈簧座 |
25 |
油封 |
|
5 |
調節手輪 |
12 |
軸承蓋 |
19 |
彈簧 |
26 |
油封座 |
|
6 |
密封圈 |
13 |
螺絲 |
20 |
密封圈 |
27 |
出水閥總成 |
|
7 |
調節頂桿 |
14 |
蝸桿 |
21 |
進水閥總成 |
28 |
泵體 |
產品特點???????????免費電話：400-062-5858
操作安全，機械驅動隔膜。
?
密封性好，無泄漏，裝配維修簡單安全。
?
它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
?
流量調節能夠調節沖程長度或電機頻率。
?
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履，可有效提出升隔膜適用壽命。
應用領域
JMZ型機械隔膜式計量泵廣泛應用于藥劑灌裝、包裝機械、石油化工、、電力、冶金、采礦、造船、輕工、農業、國防等工業。
技術參數???????????免費電話：400-062-5858
|
型???號
|
流量?(L/H)
|
壓力(MPa)
|
沖次（MIN-1）
|
進出口徑
|
重量(KG)
|
|
JMZ-180/0.5
|
180
|
0.5
|
48
|
DN15
|
25
|
|
JMZ-280/0.5
|
280
|
0.5
|
72
|
DN15
|
|
|
JMZ-360/0.4
|
360
|
0.4
|
96
|
DN25
|
|
|
JMZ-450/0.4
|
450
|
0.3
|
144
|
DN25
|
|
|
JMZ-560/0.4
|
560
|
0.3
|
144
|
DN25
|

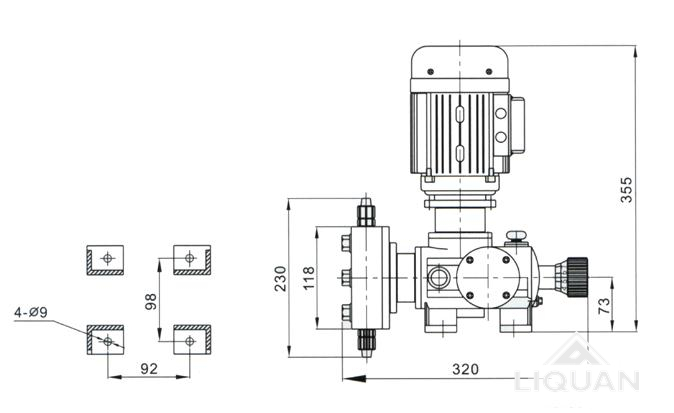

安裝尺寸???????????免費電話：400-062-5858
JMZ型隔膜式計量泵|故障原因分析及排除方法
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高
2.?????吸入管道阻塞
3.?????吸入管道漏氣
|
1.?????降低安裝高度
2.?????清洗疏通吸入管道
3.?????壓緊或更換密封墊片
|
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞
2.?????吸入或排出閥內有異物卡阻
3.?????泵閥磨損關閉不嚴
4.?????轉速不足
|
1.?????疏通吸入管道
2.?????清洗吸排閥
3.?????修理或更換閥件
4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣
2.?????管道未設置背壓閥
|
1.?????清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2.?????增設背壓閥
|
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液
2.?????吸入或排出閥磨損
3.?????電機轉速不穩定
4.?????調節手輪移位
|
1.?????調整或更換密封填料
2.?????更換吸排閥
3.?????穩定電源頻率和電壓
4.?????校準并固定
|
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損
2.?????吸入高度過高
3.?????吸入管道漏氣
4.?????介質中有空氣
5.?????吸入管徑太少
6.?????排出壓力過高
|
1.?????擰緊有關螺絲或更換新零件
2.?????降低安裝高度
3.?????壓緊吸入法蘭或螺母
4.?????排除介質中的空氣
5.?????增大吸入管徑
6.?????降低壓力
|
