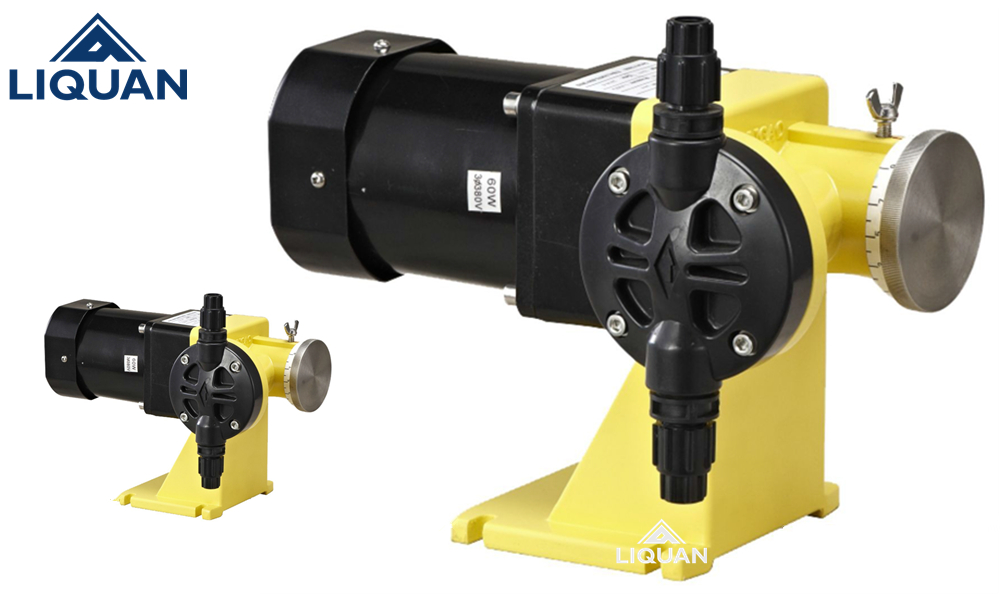

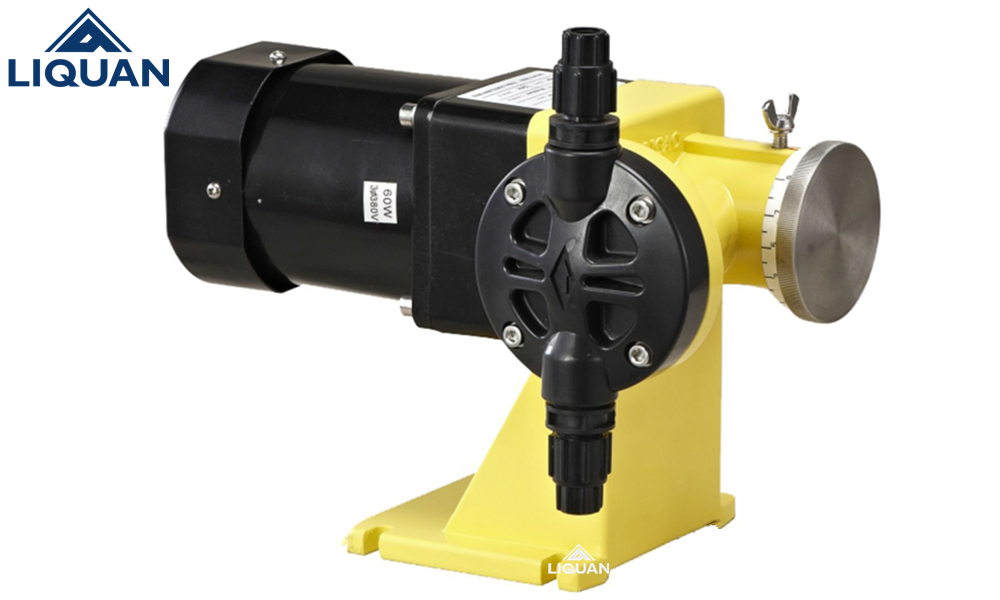

黎全公司生產的JBB型機械隔膜式計量泵，是由電機驅動，適用于低壓力場合的流體精確計量，滿足各類高粘度介質的輸送，因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
壓力范圍: 0-1.0MPA
電機功率: 60W,220V / 380V / 110V / 24V, 50/60Hz
防護等級: IP55, IP54
JBB型機械隔膜泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
該型泵可輸送溫度-30℃—100℃，粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。
操作安全，機械驅動隔膜。
密封性好，無泄漏，裝配維修簡單安全。
它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
流量調節能夠調節沖程長度或電機頻率。
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履，可有效提出升隔膜適用壽命。
JBB型機械隔膜式計量泵廣泛應用于藥劑灌裝、包裝機械、石油化工、、電力、冶金、采礦、造船、輕工、農業、國防等工業。
|
型號
|
流量? (l/h) |
壓力（Mpa）
|
行程
|
沖次 |
隔膜直徑? (mm) |
電機功率(W)
|
進出口徑(DN)
|
|
JBB15/1.0
|
15
|
1.0
|
3
|
75
|
60
|
60
|
6
|
|
JBB25/1.0
|
25
|
1.0
|
3
|
100
|
60
|
6
|
|
|
JBB40/0.8
|
40
|
0.8
|
4
|
120
|
60
|
6
|
|
|
JBB60/0.6
|
60
|
0.6
|
4
|
100
|
84
|
10
|
|
|
JBB85/0.5
|
85
|
0.5
|
5
|
100
|
84
|
10
|
|
|
JBB100/0.4
|
100
|
0.4
|
5
|
120
|
84
|
10
|
|
|
JBB130/0.4
|
130
|
0.4
|
5
|
150
|
84
|
10
|
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高
2.?????吸入管道阻塞
3.?????吸入管道漏氣
|
1.?????降低安裝高度
2.?????清洗疏通吸入管道
3.?????壓緊或更換密封墊片
|
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞
2.?????吸入或排出閥內有異物卡阻
3.?????泵閥磨損關閉不嚴
4.?????轉速不足
|
1.?????疏通吸入管道
2.?????清洗吸排閥
3.?????修理或更換閥件
4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣
2.?????管道未設置背壓閥
|
1.?????清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2.?????增設背壓閥
|
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液
2.?????吸入或排出閥磨損
3.?????電機轉速不穩定
4.?????調節手輪移位
|
1.?????調整或更換密封填料
2.?????更換吸排閥
3.?????穩定電源頻率和電壓
4.?????校準并固定
|
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損
2.?????吸入高度過高
3.?????吸入管道漏氣
4.?????介質中有空氣
5.?????吸入管徑太少
6.?????排出壓力過高
|
1.?????擰緊有關螺絲或更換新零件
2.?????降低安裝高度
3.?????壓緊吸入法蘭或螺母
4.?????排除介質中的空氣
5.?????增大吸入管徑
6.?????降低壓力
|
