產品介紹

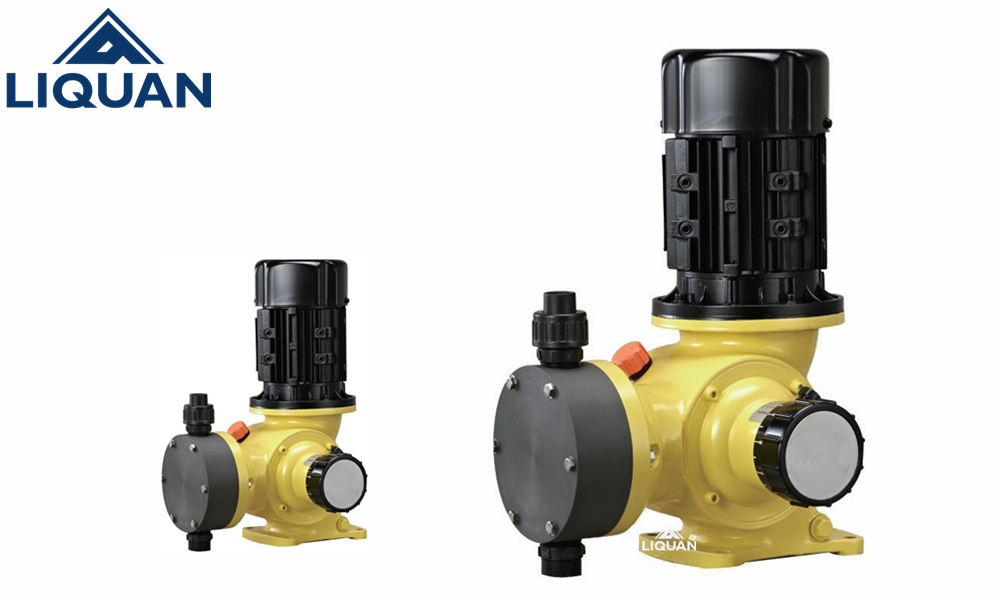

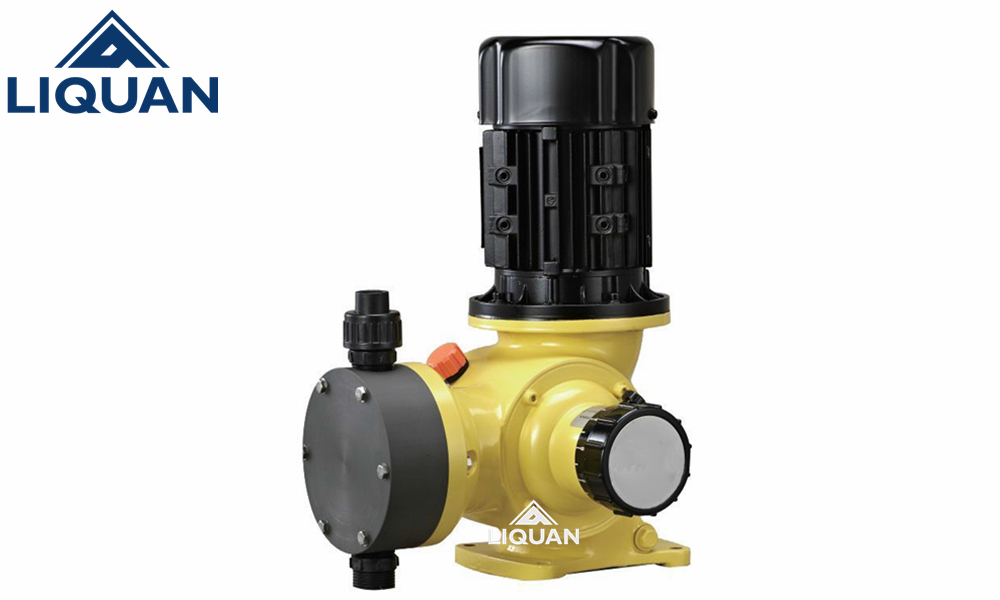

黎全公司生產的GB型機械隔膜式計量泵，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
?
流量范圍:0-500 L/H
壓力范圍: 0-1.0 MPA
電機功率: 370W,220V / 380V / 420V / 110V, 50/60Hz
驅動系統:?兩相、三相電機或防爆電機
防護等級: IP55
流量控制:手動控制,?自動控制(接收4-20mA?信號)
產品原理
GM型機械隔膜泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
?
可根據客戶的使用介質選擇泵體材質和膜片材質，使用壽命更長，效率更高。
?
GM系列精密計量泵機械隔膜式計量泵主要是往復式計量泵、按泵的缸數可分為單缸、雙缸、三缸等多種類型。該泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。（根據計量泵的特性，行程一般不小于總行程的10%）單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。
該型泵可輸送溫度-30℃—100℃，粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。
產品特點???????????免費電話：400-062-5858
操作安全，機械驅動隔膜，流量調節能夠調節沖程長度或電機頻率。
?
密封性好，無泄漏，裝配維修簡單安全。
?
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履，可有效提出升隔膜適用壽命。
?
鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。
?
采用凸輪機構．它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品，整體上無泄露，可安置于藥槽或管道上，接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
?
性?xún)r(jià)比高，普遍適用于，壓力要求不高的水處理行業。在泵運行或停止時也可調節流量也可定量輸出。
應用領域
GB型機械隔膜式計量泵廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
技術參數???????????免費電話：400-062-5858
|
型號
|
型號(L/h)
|
壓力(Mpa)
|
沖次 |
功率
|
進出口徑(DN)
|
重量
|
|
GM25/1.0
|
25
|
1.0
|
48
|
0.37
|
ф6軟管
|
22
|
|
GM50/1.0
|
50
|
1.0
|
48
|
0.25
|
15
|
|
|
GM80/0.7
|
80
|
0.7
|
96
|
0.37
|
15
|
|
|
GM120/0.7
|
120
|
0.7
|
48
|
0.37
|
15
|
|
|
GM170/0.7
|
170
|
0.7
|
96
|
0.37
|
15
|
|
|
GM240/0.5
|
240
|
0.5
|
96
|
0.37
|
15
|
|
|
GM320/0.5
|
320
|
0.5
|
144
|
0.55
|
15
|
28
|
|
GM420/0.4
|
420
|
0.4
|
144
|
0.55
|
15
|
|
|
GM500/0.3
|
500
|
0.3
|
144
|
0.55
|
15
|

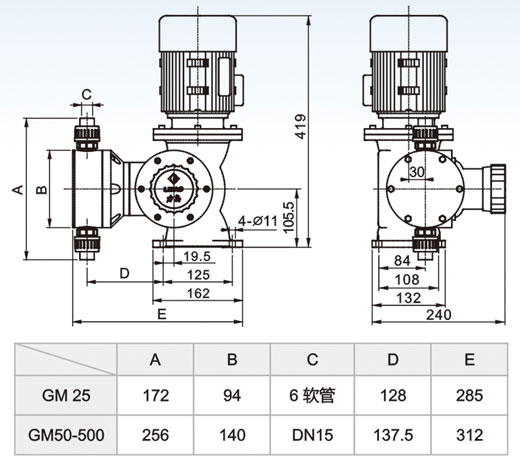

安裝尺寸???????????免費電話：400-062-5858
GB型隔膜式計量泵|故障原因分析及排除方法
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高
2.?????吸入管道阻塞
3.?????吸入管道漏氣
|
1.?????降低安裝高度
2.?????清洗疏通吸入管道
3.?????壓緊或更換密封墊片
|
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞
2.?????吸入或排出閥內有異物卡阻
3.?????泵閥磨損關閉不嚴
4.?????轉速不足
|
1.?????疏通吸入管道
2.?????清洗吸排閥
3.?????修理或更換閥件
4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣
2.?????管道未設置背壓閥
|
1.?????清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2.?????增設背壓閥
|
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液
2.?????吸入或排出閥磨損
3.?????電機轉速不穩定
4.?????調節手輪移位
|
1.?????調整或更換密封填料
2.?????更換吸排閥
3.?????穩定電源頻率和電壓
4.?????校準并固定
|
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損
2.?????吸入高度過高
3.?????吸入管道漏氣
4.?????介質中有空氣
5.?????吸入管徑太少
6.?????排出壓力過高
|
1.?????擰緊有關螺絲或更換新零件
2.?????降低安裝高度
3.?????壓緊吸入法蘭或螺母
4.?????排除介質中的空氣
5.?????增大吸入管徑
6.?????降低壓力
|
