產品介紹

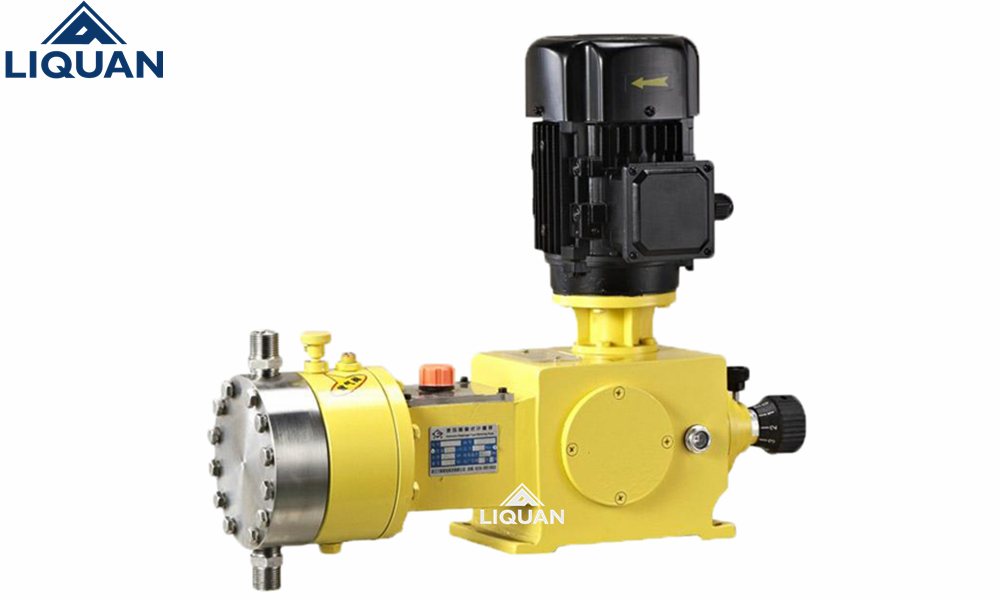

黎全公司生產的JYX型液壓隔膜式式計量泵，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
?
流量范圍: 0-150 L/H
壓力范圍: 0-20MPA
功率: 370W ,550W, 220V / 380V /400V,50Hz / 60Hz
泵頭可配：保溫型、冷卻型
驅動系統:?兩相、三相標準電極或防爆電機
流量控制:?手動控制或自動控制
防護等級: IP55,IP54
產品原理
JYX型液壓隔膜式計量泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
?
可根據客戶的使用介質選擇泵體材質和膜片材質，使用壽命更長，效率更高。
產品特點???????????免費電話：400-062-5858
無泄漏，維修方便，低噪音，使用方便。
?
計量精度優于機械隔膜泵，密封性能優于柱塞泵，配沖程調節器可以實現遠程自動控制。
?
操作安全，機械驅動隔膜，流量調節能夠調節沖程長度或電機頻率。
?
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履，可有效提出升隔膜適用壽命。
?
可安置于藥槽或管道上，接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
?
性價比高，普遍適用于壓力要求不高的水處理行業，在泵運行或停止時也可調節流量也可定量輸出。
應用領域
JYX型液壓隔膜式計量泵廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
技術參數???????????免費電話：400-062-5858
|
型??號
|
流量
|
壓力Mpa)
|
柱塞直徑(MM)
|
行程(MM)
|
泵速(MIN-1)
|
功率(KW)
|
進出口徑(MM)
|
重量(KG)
|
|
（L/H）
|
||||||||
|
JYX-1.0/25
|
1
|
25
|
5
|
20
|
96
|
0.55
|
3
|
50
|
|
JYX-1.3/20
|
1.6
|
20
|
0.55
|
|||||
|
JYX-1.6/16
|
1.6
|
16
|
0.55
|
|||||
|
JYX-2.0/12.5
|
2
|
12.5
|
6
|
0.55
|
||||
|
JYX-2.5/10
|
2.5
|
10
|
0.55
|
|||||
|
JYX-3.8/8
|
3.8
|
8
|
8
|
0.55
|
||||
|
JYX-5.0/25
|
5
|
25
|
0.55
|
5
|
||||
|
JYX-5.0/6.3
|
5
|
6.3
|
0.55
|
|||||
|
JYX-6.3/20
|
6.3
|
20
|
10
|
0.37
|
||||
|
JYX-8.0/16
|
8
|
16
|
0.55
|
|||||
|
JYX-8.0/4
|
8
|
4
|
0.55
|
|||||
|
JYX-10/12.5
|
10
|
12.5
|
12
|
0.55
|
8
|
|||
|
JYX-10/3.2
|
10
|
3.2
|
0.37
|
|||||
|
JYX-13/10
|
13
|
10
|
0.55
|
|||||
|
JYX-13/2.5
|
13
|
2.5
|
0.37
|
|||||
|
JYX-16/8
|
16
|
8
|
16
|
0.55
|
||||
|
JYX-16/2
|
16
|
2
|
0.37
|
|||||
|
JYX-20/6.3
|
20
|
6.3
|
0.55
|
|||||
|
JYX-20/1.6
|
20
|
1.6
|
0.37
|
|||||
|
JYX-25/5
|
25
|
5
|
20
|
0.55
|
||||
|
JYX-25/1.3
|
25
|
1.3
|
0.37
|
|||||
|
JYX-32/4
|
32
|
4
|
0.55
|
|||||
|
JYX-32/15
|
32
|
15
|
0.37
|
|||||
|
JYX-40/3.2
|
40
|
3.2
|
22
|
0.55
|
||||
|
JYX-40/0.8
|
40
|
0.8
|
0.37
|
|||||
|
JYX-50/2.5
|
50
|
2.5
|
0.55
|
|||||
|
JYX-50/0.63
|
50
|
0.63
|
0.55
|
|||||
|
JYX-63/2
|
63
|
2
|
25
|
0.55
|
12
|
|||
|
JYX-63/0.5
|
63
|
0.5
|
0.55
|
|||||
|
JYX-80/1.6
|
80
|
1.6
|
0.55
|
|||||
|
JYX-110/1.2
|
110
|
1.2
|
34
|
0.55
|
||||
|
JYX-125/1.0
|
125
|
1
|
36
|
0.55
|

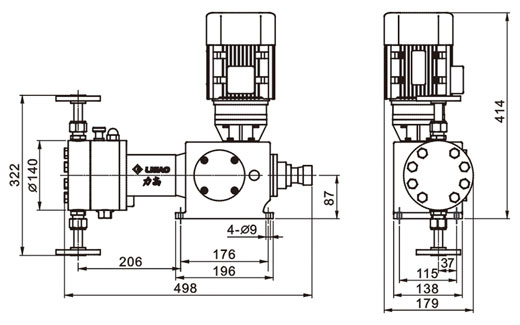

安裝尺寸???????????免費電話：400-062-5858
JYX型液壓隔膜式計量泵型隔膜式計量泵|故障原因分析及排除方法
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高
2.?????吸入管道阻塞
3.?????吸入管道漏氣
|
1.?????降低安裝高度
2.?????清洗疏通吸入管道
3.?????壓緊或更換密封墊片
|
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞
2.?????吸入或排出閥內有異物卡阻
3.?????泵閥磨損關閉不嚴
4.?????轉速不足
|
1.?????疏通吸入管道
2.?????清洗吸排閥
3.?????修理或更換閥件
4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣
2.?????管道未設置背壓閥
|
1.?????清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2.?????增設背壓閥
|
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液
2.?????吸入或排出閥磨損
3.?????電機轉速不穩定
4.?????調節手輪移位
|
1.?????調整或更換密封填料
2.?????更換吸排閥
3.?????穩定電源頻率和電壓
4.?????校準并固定
|
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損
2.?????吸入高度過高
3.?????吸入管道漏氣
4.?????介質中有空氣
5.?????吸入管徑太少
6.?????排出壓力過高
|
1.?????擰緊有關螺絲或更換新零件
2.?????降低安裝高度
3.?????壓緊吸入法蘭或螺母
4.?????排除介質中的空氣
5.?????增大吸入管徑
6.?????降低壓力
|
