產品介紹

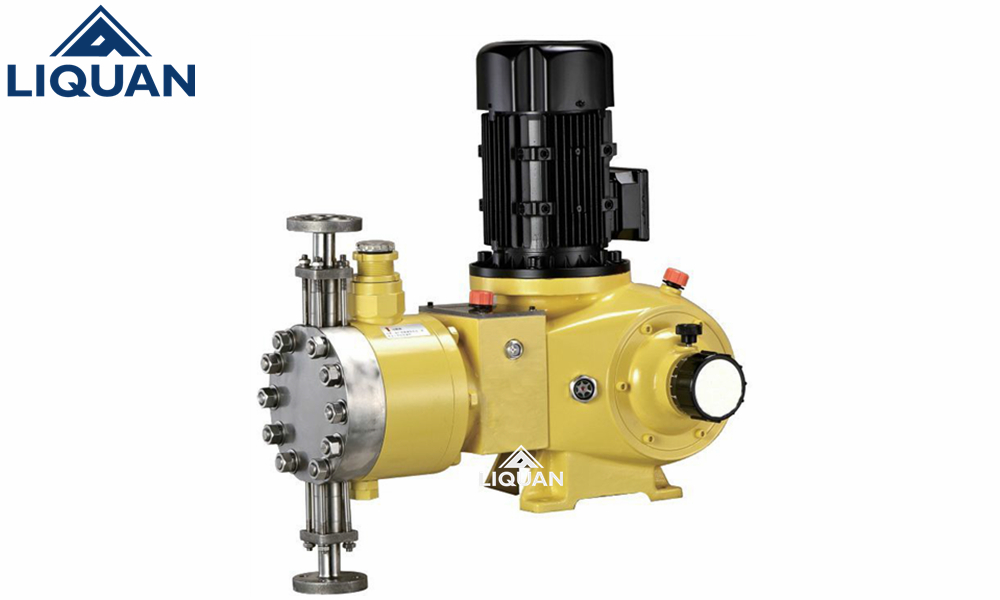

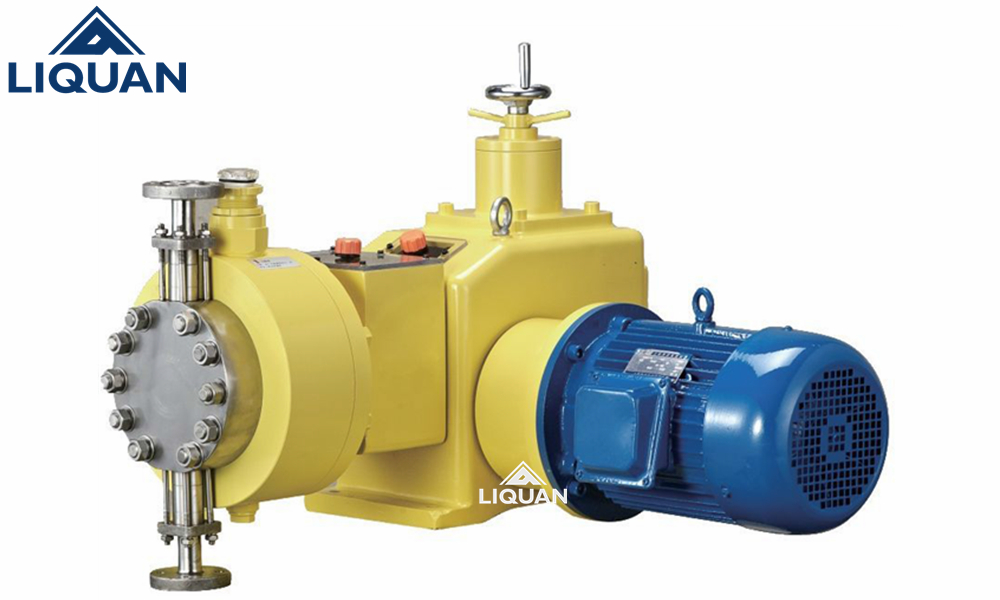

黎全公司的JYD型液壓隔膜式式計量泵，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
?
流量范圍: 0-1800 L/H
壓力范圍: 0-40MPA
功率：3.0KW ,4.0KW, 380V /400V,50Hz / 60Hz
泵頭可配：保溫型、冷卻型
驅動系統:?三相標準電機或防爆電機
流量控制:手動控制或自動控制
防護等級: IP55,IP54
產品原理
JYD型液壓隔膜式計量泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
?
可根據客戶的使用介質選擇泵體材質和膜片材質，使用壽命更長，效率更高。
產品特點???????????免費電話：400-062-5858
無泄漏，維修方便，低噪音，使用方便。
?
計量精度優于機械隔膜泵，密封性能優于柱塞泵，配沖程調節器可以實現遠程自動控制。
?
操作安全，機械驅動隔膜，流量調節能夠調節沖程長度或電機頻率。
?
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履，可有效提出升隔膜適用壽命。
?
可安置于藥槽或管道上，接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
?
性價比高，普遍適用于壓力要求不高的水處理行業，在泵運行或停止時也可調節流量也可定量輸出。
應用領域
JYD型液壓隔膜式計量泵廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
技術參數???????????免費電話：400-062-5858
|
型號
|
流量
|
壓力
|
柱塞直徑
|
行程
|
泵速
|
電機功率
|
進出口直徑（MM）
|
重量
|
|
MOde
|
（L/H）
|
(Mpa)
|
(mm)
|
(mm)
|
(mm-1)
|
（KW）
|
(kg)
|
|
|
JYD50/25
|
50
|
25
|
16
|
50
|
100
|
150
|
2.2
|
15
|
350
|
|
JYD63/20
|
63
|
20
|
2.2
|
|||||
|
JYD80/16
|
80
|
16
|
20
|
2.2
|
||||
|
JYD100/2.5
|
100
|
25
|
4
|
|||||
|
JYD100/12.5
|
100
|
12.5
|
2.2
|
|||||
|
JYD125/20
|
125
|
20
|
25
|
4
|
20
|
|||
|
JYD125/10
|
125
|
10
|
2.2
|
|||||
|
JYD160/16
|
160
|
16
|
4
|
|||||
|
JYD160/8
|
160
|
8
|
2.2
|
|||||
|
JYD200/12.5
|
200
|
12.5
|
32
|
4
|
||||
|
JYD200/6.3
|
200
|
6.3
|
2.2
|
|||||
|
JYD□/10
|
250
|
10
|
4
|
|||||
|
JYD□/5
|
250
|
5
|
2.2
|
|||||
|
JYD□/8
|
320
|
8
|
40
|
4
|
||||
|
YD□/4
|
320
|
4
|
2.2
|
|||||
|
JYD□/6.3
|
400
|
6.3
|
4
|
|||||
|
JYD□/3.2
|
400
|
3.2
|
2.2
|
|||||
|
JYD□/5
|
500
|
5
|
50
|
4
|
||||
|
JYD□/2.5
|
500
|
2.5
|
2.2
|
|||||
|
JYD□/4
|
630
|
4
|
4
|
25
|
||||
|
JYD□/2
|
630
|
2
|
2.2
|
|||||
|
JYD□/3.2
|
800
|
3.2
|
63
|
4
|
||||
|
JYD□/1.6
|
800
|
1.6
|
2.2
|
|||||
|
JYD□/2.5
|
1000
|
2.5
|
4
|
|||||
|
JYD□/1.3
|
1000
|
1.3
|
2.2
|
|||||
|
JYD□/2
|
1250
|
2
|
80
|
4
|
40
|
|||
|
JYD□/1
|
1250
|
1
|
2.2
|
|||||
|
JYD□/1.6
|
1600
|
1.6
|
4
|
|||||
|
JYD□/0.8
|
1600
|
0.8
|
2.2
|
|||||
|
JYD□/1.63
|
1800
|
1.3
|
100
|
4
|
||||
|
JYD□/0.63
|
1800
|
0.63
|
2.2
|

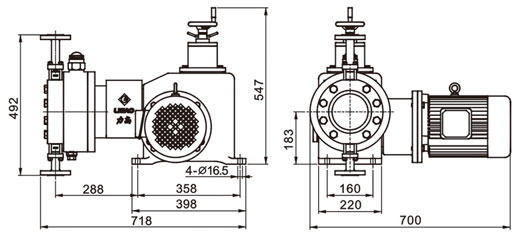

安裝尺寸???????????免費電話：400-062-5858
JYD型液壓隔膜式計量泵型隔膜式計量泵|故障原因分析及排除方法
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高
2.?????吸入管道阻塞
3.?????吸入管道漏氣
|
1.?????降低安裝高度
2.?????清洗疏通吸入管道
3.?????壓緊或更換密封墊片
|
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞
2.?????吸入或排出閥內有異物卡阻
3.?????泵閥磨損關閉不嚴
4.?????轉速不足
|
1.?????疏通吸入管道
2.?????清洗吸排閥
3.?????修理或更換閥件
4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣
2.?????管道未設置背壓閥
|
1.?????清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2.?????增設背壓閥
|
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液
2.?????吸入或排出閥磨損
3.?????電機轉速不穩定
4.?????調節手輪移位
|
1.?????調整或更換密封填料
2.?????更換吸排閥
3.?????穩定電源頻率和電壓
4.?????校準并固定
|
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損
2.?????吸入高度過高
3.?????吸入管道漏氣
4.?????介質中有空氣
5.?????吸入管徑太少
6.?????排出壓力過高
|
1.?????擰緊有關螺絲或更換新零件
2.?????降低安裝高度
3.?????壓緊吸入法蘭或螺母
4.?????排除介質中的空氣
5.?????增大吸入管徑
6.?????降低壓力
|
