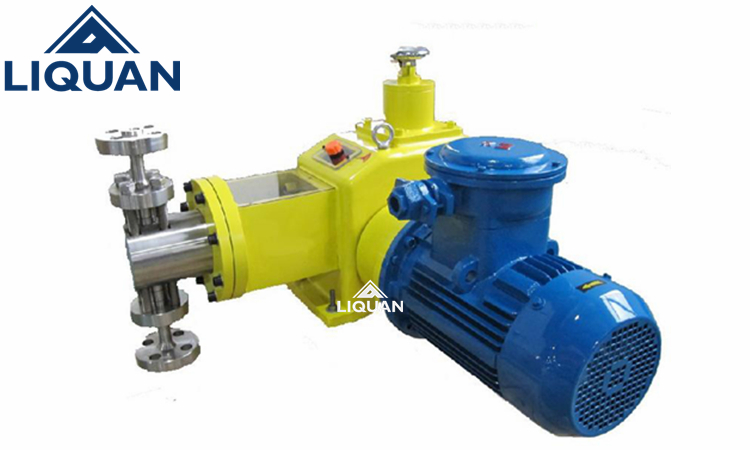

產品介紹
黎全公司生產的J-D系列柱塞式計量泵主要是往復式柱塞泵、活塞泵，按泵的缸數可分為單缸、雙缸、三缸等多種類型。該泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。（根據計量泵的特性，行程一般不小于總行程的10%）單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。
?
可調流量范圍: 0-150 L/H
壓力范圍: 0-50 MPA
電機功率: 0.37KW, 0.55KW, 220V / 380V / 400V, 50/60HZ
驅動系統:?兩相、三相標準電機或防爆電機
?
流量控制方式:手動控制,?自動控制
防護等級: IP55,IP54
產品原理

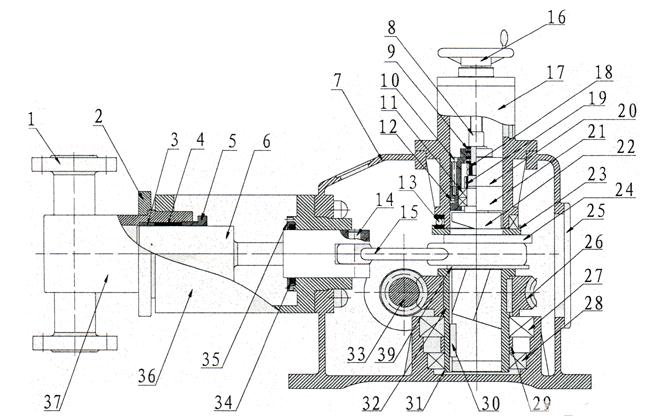

J-D系列柱塞式計量泵結構原理：
1泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。
2傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構
組成；通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿中前后距離來達到改變柱塞（活塞）行程的目的。
3缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。???????????????????????
4工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.
?
?
|
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
單向閥 |
11 |
軸承 |
21 |
上軸承座 |
31 |
軸用擋圈 |
|
2 |
泵頭壓板 |
12 |
定位銷 |
22 |
曲軸 |
32 |
下軸承套 |
|
3 |
支承套 |
13 |
推力軸承 |
23 |
推力片 |
33 |
蝸桿 |
|
4 |
密封套 |
14 |
短軸 |
24 |
墊片 |
34 |
密封件 |
|
5 |
壓緊螺母 |
15 |
連桿 |
25 |
方蓋板 |
35 |
密封件壓板 |
|
6 |
柱塞 |
16 |
調節手輪 |
26 |
蝸輪 |
36 |
泵頭連接頭 |
|
7 |
機體 |
17 |
調節總成 |
27 |
軸承 |
37 |
泵頭 |
|
8 |
調節絲桿 |
18 |
圓螺母 |
28 |
軸承 |
38 |
軸瓦 |
|
9 |
推力軸承 |
19 |
圓螺母 |
29 |
隔套 |
||
|
10 |
內六角螺栓 |
20 |
上軸承蓋 |
30 |
鍵 |
產品特點???????????免費電話：400-062-5858
1、與介質直接接觸部位采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。
2、精鑄殼體，耐用，精密澆鑄殼體，鑄銅蝸輪及耐磨球軸承，潤滑油潤滑所有驅動零件。
3、易損部件經過特殊化處理，質量保證。
4、內部配置性能卓越的調節器總成，延長泵的使用壽命，并降低了噪音。
5、定量輸出，在泵運行或停止時也可調節流量，精密度高可達正負百分之一。
6、吐出壓力可達500KG。
7、適用于輸送溫度為?-30～120℃，粘度為?0.3～800mm2/s?的介質。
應用領域
J-D型柱塞隔膜計量泵柱塞泵使用的排出壓力范圍比較廣泛，且宜制成高壓泵結構簡單，維修方便，價格具有競爭優勢，柱塞直徑很小，通常在8-75mm.使用絕緣，冷卻或加熱泵缸控制介質溫度。廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
技術參數???????????免費電話：400-062-5858
|
型號(MODE)
|
流量(L/H)
|
壓力(Mpa)
|
行程(MM)
|
泵速(MIN-1)
|
功率(KW)
|
進口口徑(MM)
|
重量(KG)
|
|
J-D 25/50
|
25
|
50
|
40
|
112
|
4
|
13
|
150
|
|
J-D 25/32
|
25
|
32
|
2.2
|
||||
|
J-D 45/45
|
45
|
45
|
4
|
||||
|
J-D 45/25
|
45
|
25
|
2.2
|
||||
|
J-D 70/40
|
70
|
40
|
4
|
||||
|
J-D 70/35
|
70
|
35
|
2.2
|
||||
|
J-D 100/35
|
100
|
35
|
4
|
||||
|
J-D 100/28
|
100
|
28
|
4
|
||||
|
J-D 125/32
|
125
|
32
|
4
|
||||
|
J-D 125/26
|
125
|
26
|
4
|
17
|
|||
|
J-D 180/20
|
180
|
20
|
4
|
||||
|
J-D 180/10
|
180
|
10
|
2.2
|
||||
|
J-D 300/15
|
300
|
15
|
4
|
||||
|
J-D 300/10
|
300
|
10
|
2.2
|
||||
|
J-D 450/10
|
450
|
10
|
4
|
||||
|
J-D 450/8
|
450
|
8
|
4
|
||||
|
J-D 650/4
|
650
|
4
|
2.2
|
||||
|
J-D 650/2
|
650
|
2
|
2.2
|
||||
|
J-D 1000/2
|
1000
|
2
|
2.2
|
||||
|
J-D 1000/1
|
1000
|
1
|
2.2
|
34
|
|||
|
J-D 1200/1.5
|
1200
|
1.5
|
2.2
|
||||
|
J-D 1200/0.8
|
1200
|
0.8
|
2.2
|
||||
|
J-D 2000/1.0
|
2000
|
1
|
4
|
||||
|
J-D 2500/1.0
|
2500
|
1
|
4
|
||||
|
J-D 3000/1.0
|
3000
|
1
|
4
|

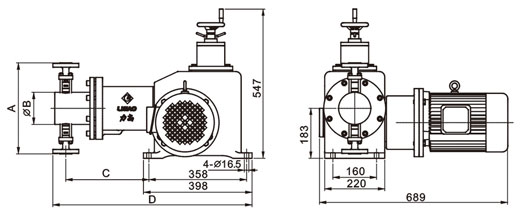

安裝尺寸???????????免費電話：400-062-5858
J-D型柱塞式計量泵|故障原因分析及排除方法?
|
序 號 |
故障特征 |
故 障 原 因 |
排 除 方 法 |
|
1 |
不排液 |
1.?????吸入高度太高
2.?????吸入管道阻塞
3.?????吸入管道漏氣
|
1.?????降低安裝高度
2.?????清洗疏通吸入管道
3.?????壓緊或更換密封墊片
|
|
2 |
排液量不夠 |
1.?????吸入管道局部阻塞
2.?????吸入或排出閥內有異物卡阻
3.?????泵閥磨損關閉不嚴
4.?????轉速不足
|
1.?????疏通吸入管道
2.?????清洗吸排閥
3.?????修理或更換閥件
4.??檢查電機和電壓 |
|
3 |
排出壓力不穩定 |
1.?????吸入或排出閥內有雜物卡阻或漏氣
2.?????管道未設置背壓閥
|
1.?????清除吸、排閥內的雜質
擰緊螺絲消除漏氣
2.?????增設背壓閥
|
|
4 |
計量精度不夠 |
1.?????柱塞密封填料漏液
2.?????吸入或排出閥磨損
3.?????電機轉速不穩定
4.?????調節手輪移位
|
1.?????調整或更換密封填料
2.?????更換吸排閥
3.?????穩定電源頻率和電壓
4.?????校準并固定
|
|
5 |
運轉中有沖擊聲 |
1.?????轉動零件松動或嚴重磨損
2.?????吸入高度過高
3.?????吸入管道漏氣
4.?????介質中有空氣
5.?????吸入管徑太少
6.?????排出壓力過高
|
1.?????擰緊有關螺絲或更換新零件
2.?????降低安裝高度
3.?????壓緊吸入法蘭或螺母
4.?????排除介質中的空氣
5.?????增大吸入管徑
6.?????降低壓力
|
