產品介紹

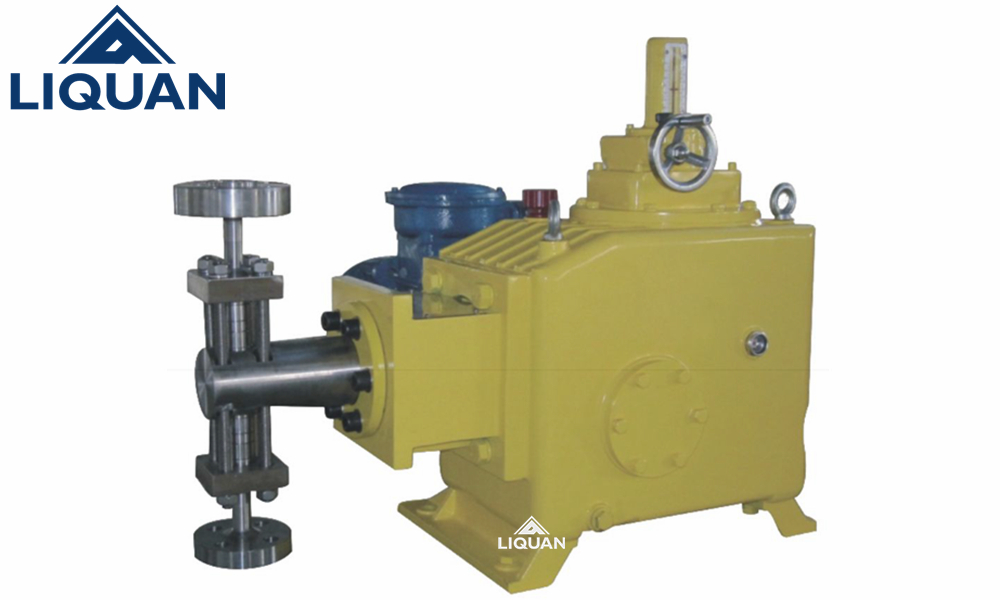

黎全公司的J-DR系列柱塞式計量泵主要是往復式柱塞泵、活塞泵，按泵的缸數可分為單缸、雙缸、三缸等多種類型。該泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。（根據計量泵的特性，行程一般不小于總行程的10%）單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。

?

流量范圍: 0-6050 L/H

壓力范圍: 0-50MPA

電機功率: 5.5KW, 7.5KW, 380V / 400V, 50/60Hz

驅動系統: 三相標準電機或防爆電機

流量控制: 手動控制或自動控制

產品原理

J-D系列柱塞式計量泵結構原理：

1、泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。

2、傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構

組成；通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿中前后距離來達到改變柱塞（活塞）行程的目的。

3、缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。???????????????????????

4、工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。

5、流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.

產品特點???????????免費電話：400-062-5858

1、與介質直接接觸部位采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。

2、精鑄殼體，耐用，精密澆鑄殼體，鑄銅蝸輪及耐磨球軸承，潤滑油潤滑所有驅動零件。

3、易損部件經過特殊化處理，質量保證。

4、內部配置性能卓越的調節器總成，延長泵的使用壽命，并降低了噪音。

5、定量輸出，在泵運行或停止時也可調節流量，精密度高可達正負百分之一。

6、吐出壓力可達500KG。

7、適用于輸送溫度為?-30～120℃，粘度為?0.3～800mm2/s?的介質。

應用領域

J-DR型柱塞隔膜計量泵柱塞泵使用的排出壓力范圍比較廣泛，且宜制成高壓泵結構簡單，維修方便，價格具有競爭優勢，柱塞直徑很小，通常在8-75mm.使用絕緣，冷卻或加熱泵缸控制介質溫度。廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。

技術參數???????????免費電話：400-062-5858

安裝尺寸???????????免費電話：400-062-5858

J-DR型柱塞式計量泵|故障原因分析及排除方法?
