SYL-22/10結構與工作原理
?????? 本泵為立式單缸手動往復泵，由水箱、支架、泵頭（其中包括柱塞副、進、出水閥、控制閥、缸壓閥、工作接管接頭等零部件）、壓力表、手柄和工作接管等零部件組成。泵體用螺栓固定在支架上，支架安裝在水箱上面。泵體為整體鍛鋼制成，各種閥和手柄、壓力表、工作接管等都裝設在泵體上或與它相連接。支架除用作安裝泵體外，兼作搬運時之提手。水箱底下有活動足架和滾輪，既便于搬移時拖動，而在工作時，將活動足架拉出，使泵更加穩定，施力時不會傾倒。手柄搖動時，由力臂叉、力叉帶動柱塞上下往復動動，實現泵的交替的吸入和吐出過程。

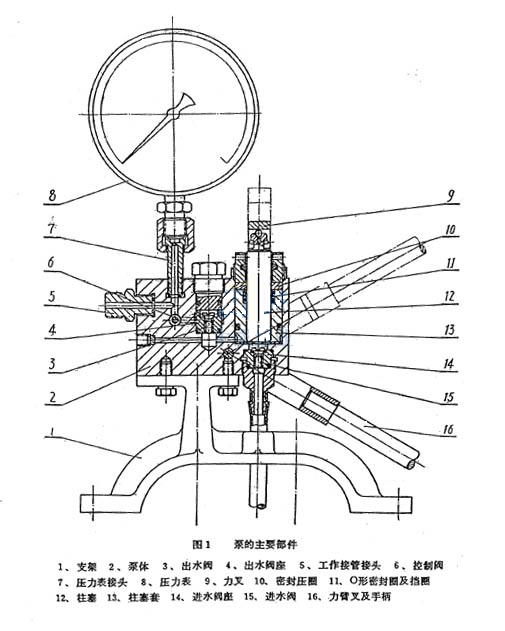

SYL22/10試壓泵結構示意圖
?
????? 工作時，提起手柄，帶動柱塞上升，水缸內容積增大而形成真空，水箱內的工作介質在大氣壓力的作用下，經濾網、吸水管和進水閥而進入水缸內。手柄向下壓時，柱塞向下動動，迫使工作介質頂開出水閥、經控制閥、工作接管而送至被試器件內。當泵不斷工作時，壓力逐漸升高直至達到所要耱的試驗壓力。壓力表接在控制閥之后而直接與被試器件隔離，此時可進行被試器件的保壓試驗和檢查。試驗結束后，開啟卸壓閥，即可使工作介質放回水箱中而壓力下降至零。
?
規格、技術參數：
?
?
|
型??? 號
|
額定排出壓力
|
每次流量
|
手柄流量施力
|
|
mpa
|
ml/次
|
n
|
|
|
SYL-40/1.6
|
1.6
|
40
|
<300
|
|
SYL-39/2.5
|
2.5
|
39
|
<300
|
|
SYL-32/4
|
4
|
32
|
<300
|
|
SYL-31/6.3
|
6.3
|
31
|
<300
|
|
SYL-22/10
|
10
|
22
|
<300
|
|
SYL-13/16
|
16
|
13
|
<360
|
|
SYL-12/20
|
20
|
12
|
<360
|
|
SYL-9/25
|
25
|
9
|
<360
|
|
SYL-7/40
|
40
|
7
|
<400
|
|
SYL-5.5/63
|
63
|
5.5
|
<400
|
|
SYL-4/80
|
80
|
4
|
<400
|
結構和工作原理：
?
本系列手動試壓泵是由泵體、柱塞、密封圈、控制閥、壓力表、水箱組成，分別概述其工作原理：
柱塞通過手柄上提時，泵體內產生真空，進水閥開啟清水徑進水濾網、進水管靜茹泵體，手柄施壓下壓時進水閥關閉，出水閥頂開，輸出壓力水，并進入被測器件，如此往復進行工作，實現額定壓力的試壓。
?
?
?
