產品介紹

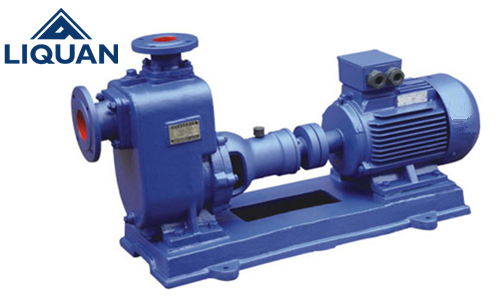

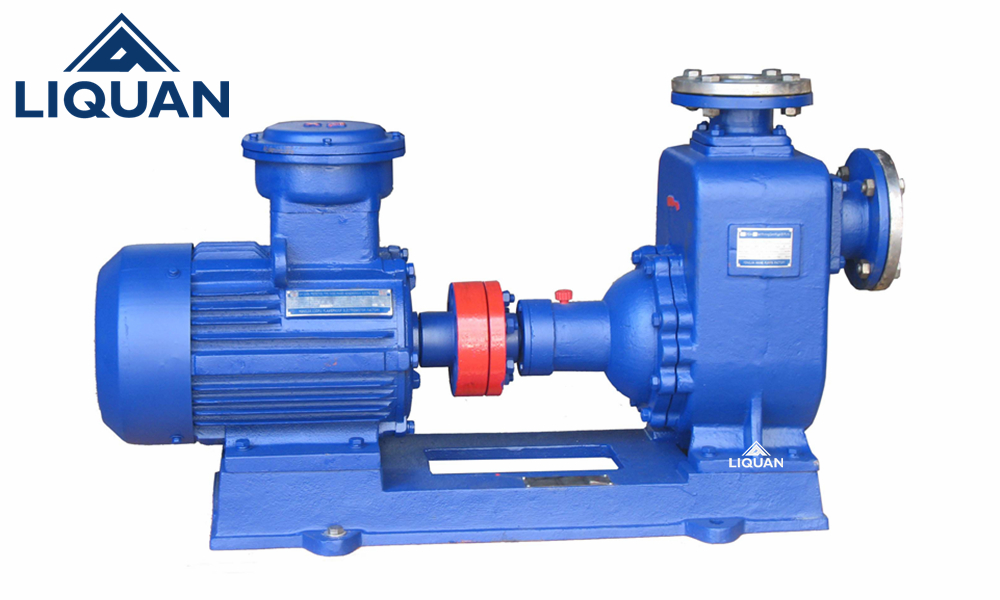

黎全公司生產的CYZ-A型自吸式離心油泵是根據國內外有關技術資料經消化、吸收而成的新泵類產品，該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃-80℃，如輸送化工液體可改用耐腐蝕機械密封。
產品原理

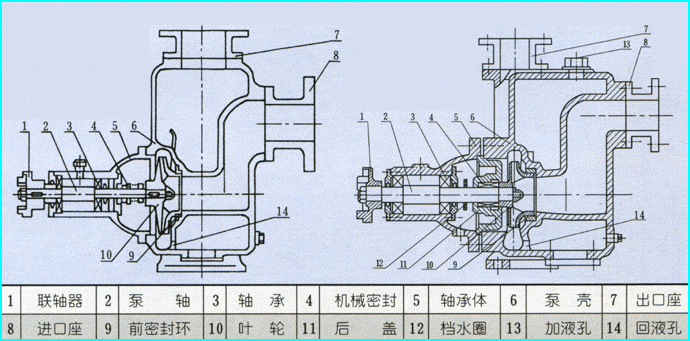

該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成， 泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以混合，在 離心力的作用下，液體夾帶著氣體向渦室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高 速旋轉液環。氣液混合體通過擴散管進入氣液體分離室。此時，由于流速突然降低，較輕的氣體從混合 氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進 入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，雙流向葉輪外緣…。 隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便 投入正常作業。因為該泵具有這種獨特的排氣能力，所以此泵能輸送含有氣體的液體，無需安裝底閥， 使用在油輪上時具有良好的掃艙功能。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室外通過 一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前 后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并 影響到泵的效率和自吸性能時，應給予更換。
產品特點???????????免費電話：400-062-5858
1、具有結構簡單、操作方便、運行平穩、維護容易、壽命長，并具有其它泵所不具有的自吸功能等特點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可，用于油輪或船用油泵時，可兼作掃艙泵，掃艙效果良好。
2、泵體選用優質不銹鋼，密封采用四氟機械密封，防腐耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥因此簡化了管路系統，又改善了勞動條件。
?
應用領域
CYZ-A型自吸式離心油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品，該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃-80℃，如輸送化工液體可改用耐腐蝕機械密封。
技術參數???????????免費電話：400-062-5858
|
1.???型 號
|
流量 m 3 /h
|
揚程
m
|
轉速
r/min
|
汽蝕余量
m
|
自吸性能
min/sm
|
電機功率
KW
|
進出口徑mm
|
|
40CYZ-20
|
6.3
|
20
|
2900
|
3.5
|
2
|
1.1
|
40×32
|
|
40CYZ-40
|
10
|
40
|
2900
|
3.5
|
1.5
|
4
|
50×40
|
|
50CYZ-12
|
15
|
12
|
2900
|
3.5
|
2.5
|
1.5
|
50×60
|
|
50CYZ-20
|
18
|
20
|
2900
|
3.5
|
2
|
2.2
|
50×50
|
|
50CYZ-30
|
20
|
30
|
2900
|
3.5
|
1.5
|
4
|
50×50
|
|
50CYZ-40
|
10
|
40
|
2900
|
3.5
|
1.5
|
4
|
50×50
|
|
50CYZ-50
|
12.5
|
50
|
2900
|
3.5
|
1.5
|
5.5
|
50×50
|
|
50CYZ-60
|
15
|
60
|
2900
|
3.5
|
1.5
|
7.5
|
50×50
|
|
65CYZ-15
|
30
|
15
|
2900
|
3.5
|
2
|
3
|
65×65
|
|
635CYZ-30
|
25
|
32
|
2900
|
3.5
|
2
|
4
|
65×65
|
|
80CYZ-13
|
35
|
13
|
2900
|
4
|
3.5
|
3
|
80×80
|
|
80CYZ-22
|
40
|
22
|
2900
|
4
|
2
|
5.5
|
80×80
|
|
80CYZ-32
|
50
|
32
|
2900
|
4
|
1.5
|
7.5
|
80×80
|
|
80CYZ-55
|
60
|
55
|
2900
|
4
|
1.5
|
18.5
|
80×80
|
|
80CYZ-70
|
60
|
70
|
2900
|
4
|
1.2
|
22
|
80×80
|
|
100CYZ-20
|
100
|
20
|
2900
|
4
|
2
|
7.5
|
100×100
|
|
100CYZ-40
|
100
|
40
|
2900
|
4
|
2
|
22
|
100×100
|
|
100CYZ-65
|
100
|
65
|
2900
|
4
|
2
|
30
|
100×100
|
|
100CYZ-80
|
70
|
80
|
2900
|
4
|
2
|
30
|
100×100
|
|
150CYZ-55
|
160
|
55
|
2900
|
5
|
2
|
45
|
150×150
|
|
150CYZ-80
|
150
|
80
|
1900
|
5
|
1.5
|
55
|
150×150
|
|
200CYZ-65
|
280
|
65
|
1450
|
5
|
1.5
|
90
|
200×200
|

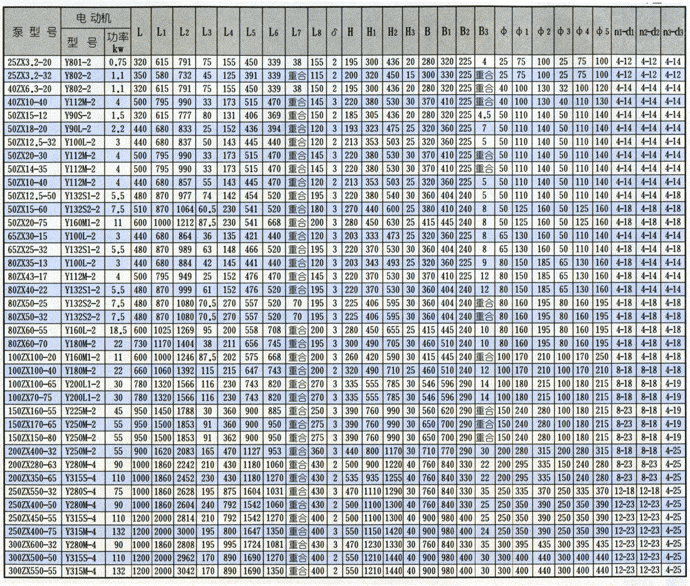

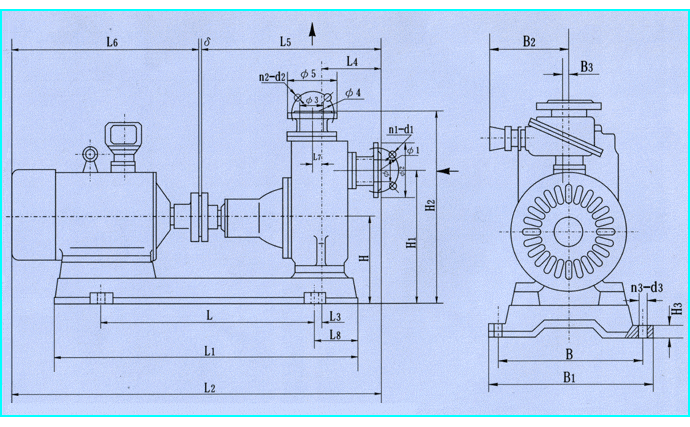

安裝尺寸???????????免費電話：400-062-5858
CYZ-A型自吸式油泵|故障分析及排除方法
|
故??障
|
產 生 原 因
|
排 除 方 法
|
|
油泵不出油
|
1、??泵殼內未加儲液或儲液不足
2、??吸入管路漏氣
3、??轉速錯誤
4、??吸程太高或吸入管路過長
5、??機械密封泄漏量過大
6、??吸入管路氣體不能從出口排出
|
1、??加足儲液
2、??檢查并排除泄漏現象
3、??調整方向
4、??降低吸程或縮短吸入管路
5、??修復或更換
6、??打開出口閥門
|
|
噪音和振動較大
|
1、??底腳不穩
2、??泵軸彎曲
3、??氣蝕現象
4、??軸承磨損嚴重
5、??進口管路內有雜物
6、??泵與電機兩者主軸不同心
|
1、??加固
2、??更換或校正
3、??調整工況
4、??更換
5、??清除雜物
6、??調整同心度
|
|
出油量不足
|
1、??雜物進入吸入管或葉輪流被堵塞
2、??轉速太低
|
1、??排除堵塞物
2、??調至額定轉速
|
|
軸功率消耗過大
|
1、??流量過大
2、??轉速太高
3、??泵軸彎曲或葉輪卡住
4、??泵內流道堵塞或被卡住
|
1、??升高出口壓力
2、??適當降低
3、??更換或校正
4、??排除堵塞物
|
?
