產品介紹
黎全公司生產的3DP-20型高壓往復泵，主要適用于石油、化工、化肥工業作為流程泵，油田、鹽礦作為注水泵，鋼管、壓力容器作為試壓泵、增壓泵，建筑、造船、化工等工業的高壓清洗除垢，鍋爐給水、液壓機械的傳動源、以及食品、制藥、儀表等需要高壓?流體且工藝流程脈沖要求高的部門。
產品原理

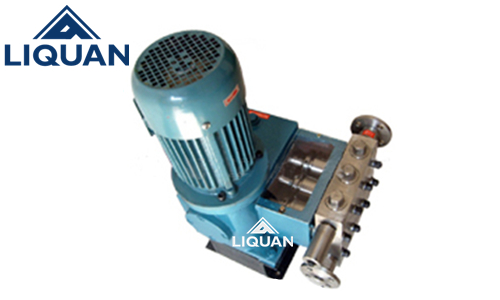

3DP-20型高壓往復泵是由電動機、聯軸器、減速器、傳動部分、泵頭部分、公共底座等組成。它是由電動機通過減速器、皮帶傳動或無級調速器，帶動曲軸旋轉，推動連桿經滑塊（十字頭）使柱塞作直線往復運動，在泵頭進口閥的啟閉作用下達到吸排液目的。高壓往復泵泵頭材料可根據用戶輸送各種高壓液體需要，采用鍛造碳鋼合金、不銹鋼等，進出口閥座、閥套、閥片填料函、柱塞等主要過流部分采用2Cr13、不銹鋼、非金屬材料，閥球采用9Cr13、陶瓷、F46等材質。
我公司生產的高壓往復泵設計先進、結構新穎，泵的技術條件符合GB9234《機動往復泵技術條件》，泵的試驗方法符合GB7784《機動往復泵實驗方法》，它具有運轉平穩、維修方便、密封安全可靠、易損件壽命長、泵的容積效率高等特點。
（泵體材料有合金鋼、馬氏體、奧氏體不銹鋼、316、316L雙相鋼。）
?
產品特點???????????免費電話：400-062-5858
適用于閥門管道試壓泵、高壓清洗泵、計量泵、流程泵、加藥泵、液壓泵、輸油泵等專業用泵。
組裝型式：有臥式、立式、固定式、移動式。
傳動型式：有電動機、柴油機、齒輪箱、皮帶輪、電磁調速、變頻調速。
表中技術參數作為選型參考，每個品種的泵都裝有安全調壓閥，泵的壓力可調節。
你選型時表中流量不適合，可用電磁調速，變頻調速，變換柱塞直徑來調節流量，滿足選型需要。
?
應用領域
3DP-20型高壓往復泵主要適用于石油、化工、化肥工業作為流程泵，油田、鹽礦作為注水泵，鋼管、壓力容器作為試壓泵、增壓泵，建筑、造船、化工等工業的高壓清洗除垢，鍋爐給水、液壓機械的傳動源、以及食品、制藥、儀表等需要高壓?流體且工藝流程脈沖要求高的部門。
技術參數???????????免費電話：400-062-5858
|
泵推力：350kg
Rated Plunger Load:350kg |
泵行程：20mm
Stroke Length:20mm |
泵重量：80kg
Weight:80kg
|
||||||||||
|
柱塞直徑
|
30
|
28
|
26
|
24
|
22
|
20
|
18
|
16
|
14
|
12
|
10
|
|
|
工作壓力(MPa)
|
4
|
5
|
6
|
7
|
8
|
10
|
14
|
16
|
23
|
30
|
45
|
|
|
泵轉速(min -1 )
|
流量(L/minM3/h)、理論電機功率 |
|||||||||||
|
150
|
L/min
|
6.36
|
5.54
|
4.78
|
4.07
|
3.42
|
2.83
|
2.29
|
1.81
|
1.38
|
1.02
|
0.71
|
|
M3/h
|
0.381
|
0.332
|
0.287
|
0.244
|
0.205
|
0.17
|
0.137
|
0.109
|
0.083
|
0.061
|
0.42
|
|
|
KW
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
|
|
200
|
L/min
|
8.5
|
7.38
|
6.37
|
5.43
|
4.56
|
3.77
|
3.05
|
2.41
|
1.85
|
1.37
|
0.94
|
|
M3/h
|
0.509
|
0.443
|
0.382
|
0.326
|
0.274
|
0.226
|
0.183
|
0.145
|
0.111
|
0.082
|
0.057
|
|
|
KW
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
|
|
250
|
L/min
|
10.6
|
9.23
|
7.96
|
6.78
|
5.70
|
4.71
|
3.82
|
3.01
|
2.31
|
1.71
|
1.18
|
|
M3/h
|
0.636
|
0.554
|
0.478
|
0.407
|
0.342
|
0.283
|
0.229
|
0.181
|
0.138
|
0.103
|
0.071
|
|
|
KW
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
|
300
|
L/min
|
12.7
|
11.1
|
9.55
|
8.14
|
6.84
|
5.65
|
4.58
|
3.62
|
2.77
|
2.05
|
1.41
|
|
M3/h
|
0.763
|
0.665
|
0.573
|
0.488
|
0.410
|
0.339
|
0.275
|
0.217
|
0.166
|
0.123
|
0.085
|
|
|
KW
|
1
|
1
|
1
|
1.2
|
1
|
1.2
|
1.2
|
1.2
|
1.2
|
1.2
|
1.2
|
|
|
350
|
L/min
|
14.8
|
12.9
|
11.4
|
9.50
|
7.98
|
6.59
|
5.34
|
4.22
|
3.23
|
2.39
|
1.65
|
|
M3/h
|
0.89
|
0.775
|
0.669
|
0.569
|
0.479
|
0.395
|
0.320
|
0.253
|
0.194
|
0.144
|
0.099
|
|
|
KW
|
1.2
|
1.5
|
1.5
|
1.5
|
1.2
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
|
|
400
|
L/min
|
17.0
|
14.8
|
12.74
|
10.85
|
9.12
|
7.54
|
6.10
|
4.82
|
3.69
|
2.74
|
1.88
|
|
M3/h
|
1.02
|
0.88
|
0.764
|
0.651
|
0.547
|
0.452
|
0.366
|
0.289
|
0.222
|
0.164
|
0.113
|
|
|
KW
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.8
|
1.5
|
1.8
|
1.8
|
1.8
|
|
|
450
|
L/min
|
19.1
|
16.6
|
14.33
|
12.21
|
10.26
|
8.48
|
6.87
|
5.43
|
4.15
|
3.08
|
2.12
|
|
M3/h
|
1.14
|
0.997
|
0.860
|
0.732
|
0.616
|
0.509
|
0.412
|
0.326
|
0.249
|
0.185
|
0.127
|
|
|
KW
|
1.6
|
1.5
|
1.8
|
1.8
|
1.6
|
1.8
|
2.0
|
1.8
|
2.0
|
1.8
|
2.0
|
|
|
500
|
L/min
|
21.2
|
18.5
|
15.92
|
13.56
|
11.40
|
9.42
|
7.6
|
6.03
|
4.62
|
3.42
|
2.36
|
|
M3/h
|
1.27
|
1.11
|
0.955
|
0.814
|
0.684
|
0.565
|
0.458
|
0.362
|
0.27
|
0.205
|
0.141
|
|
|
KW
|
1.8
|
1.8
|
2.0
|
2.0
|
1.8
|
1.8
|
2.0
|
2.0
|
2.2
|
2.0
|
2.2
|
|
安裝尺寸???????????免費電話：400-062-5858
?高壓往復泵選型注意事項：
1.泵的用途；
2.輸送介質的性質（名稱、濃度、溫度、密度、粘度、腐蝕性等）；
3.流量要求；
4.進出口壓力要求；
5.工作現場條件和工作制；
6.其它特殊要求（如防爆、保溫、高溫等）。?
