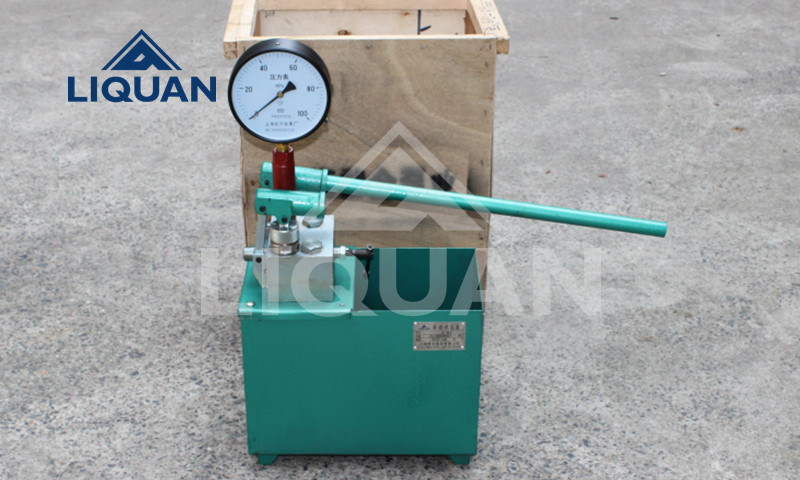

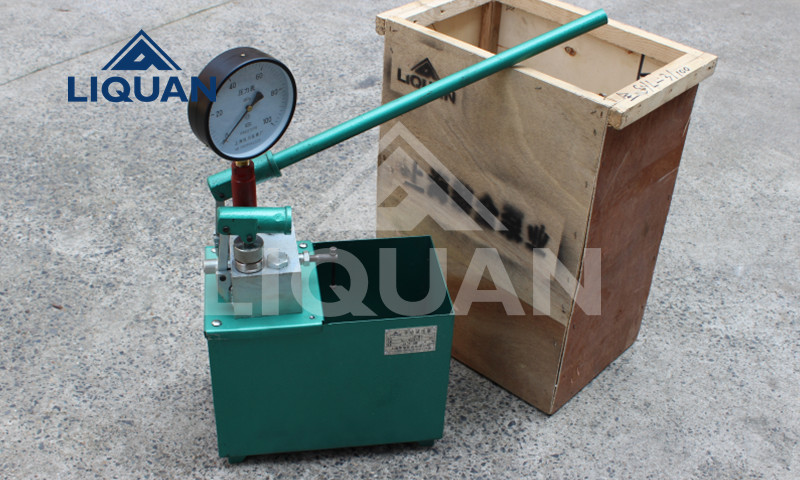

黎全手動試壓泵是試驗各種受壓容器和受壓設備、管道、閥門、橡膠管件及為其他受壓裝置進行受壓，是測定受壓容器設備的測試儀器，工作壓力可達80兆帕（800公斤），在80兆帕（800公斤）以內階段的正確壓力下試壓，從而達到水壓或油壓試驗的效果。

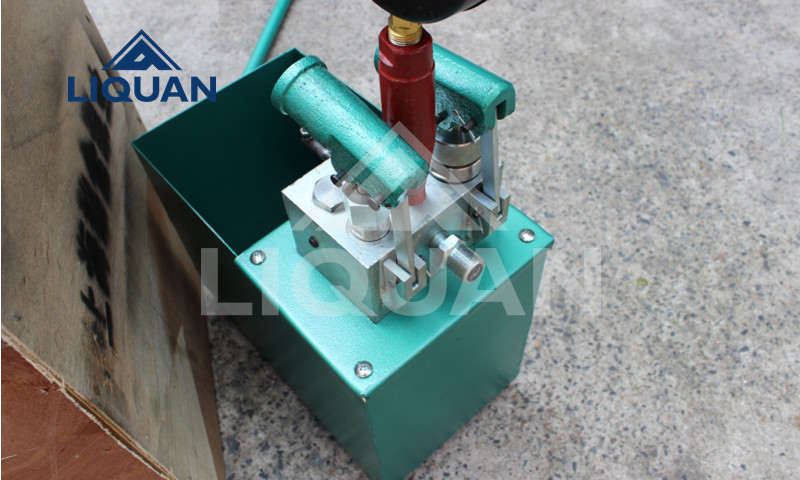

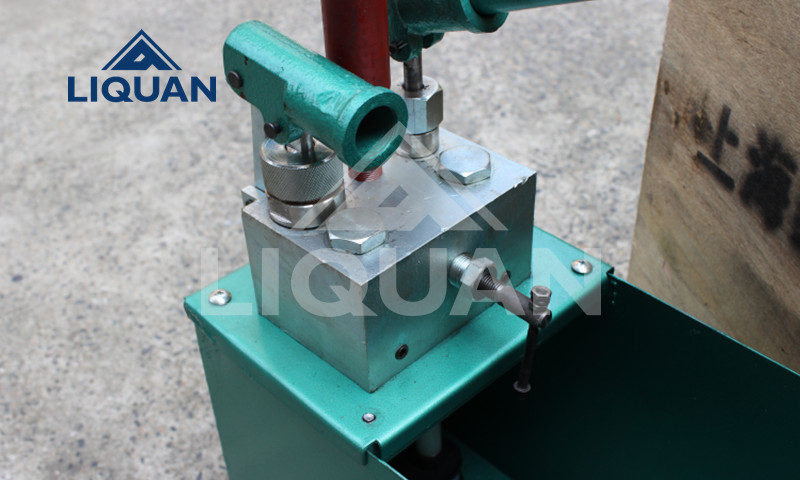

手動試壓泵由泵體、兩根柱塞、密封圈、控制閥、壓力表、水箱等組成，分別概述其工作原理：
柱塞通過手柄上提時，泵體內產生真空，進水閥開啟清水經進水濾網、進水管進入泵體，手柄施力下壓時進水閥關閉，出水閥頂開，輸出壓力水，并進入被測器件，如此往復進行工作，實現額定壓力的試驗。
我公司生產的試壓泵具有結構緊湊、設計合理、操作省力、機體重量輕、攜帶方便、易損件少，提高工作效率等特點。
手動試壓泵的使用注意事項?
1、開箱后的安裝：
1)?開箱后請先按裝箱單清點隨機技術文件和備件。熟悉使用說明書后再將泵安裝好
2)?請先卸下箱蓋上的兩只螺栓，取出箱內所裝的零部件；再卸下進水管、回水管、然后將進水管、回水管穿過箱蓋，再分別套在進水接頭、余水接頭上，
3)?把箱蓋裝回水箱后，將泵體和支架裝回水箱上面，擰緊聯接螺栓。?
4)?將壓力表的表面轉向柱塞和手柄方向.
5)?安裝好工作接管和手柄，拉出底部的活動足架，灌滿工作介質后，便可使用.
1)?使用前的準備工作：
a.?在泵體的銷軸、力臂叉的銷軸及柱塞頂端滴注一點機油，以資潤滑.?
b.?水箱應經清洗，所加工作介質（水或粘度和水相近油品）應當潔凈，應在5~60℃間，并宜略髙于環境氣溫.

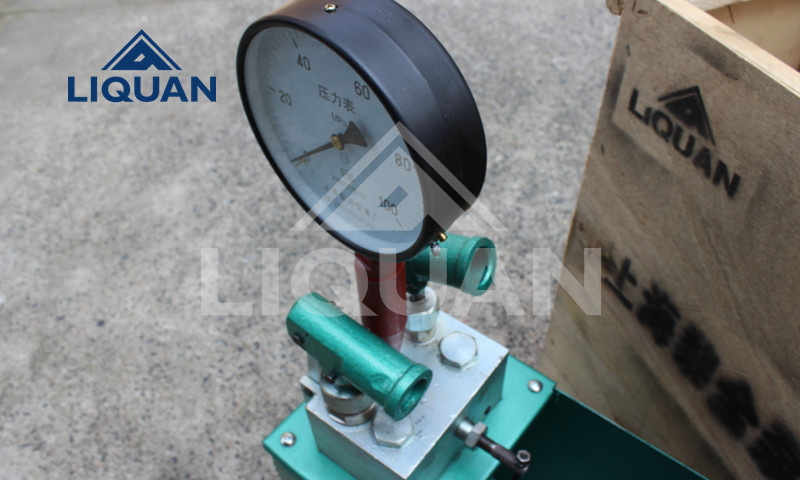

c.?壓力表的量程不應低于試驗壓力的1.5倍，如本泵配帶之壓力表量程太大時，請另配合適的壓力表。
d.?被試器件中應預先放盡空氣，充滿工作介質，以縮短試壓時間
e.?開啟控制閥，搖動手柄，若無阻滯現象及其他異常情況，即可開紿試壓工作。
2)?使用中注意事項：
a.?泵在使用中的工作壓力不得超過本泵的額定拌出壓力.
b.?工作中如發現泵或其他部份有滲漏現象應停機泄壓進行檢修.
c.?當泵的排出壓力達到試驗壓力時，應關閉控制閥，使泵與被試系統關斷.
d.?使用中應注意不斷補充工作介質。
3)??試壓泵的聯接尺寸：
在泵的前方中心線上，離地高度735毫米處，設有工作管接頭，隨泵帶有工作接管一根，長約1500毫米，接并有內螺紋為M22X1.5，請各用戶按此尺寸安拌聯接管路（見圖2）工作接管系紫銅管所制，使用時可適當彎曲，以適應不同方位的聯接.
手動試壓泵廣泛用于市政工程、小區管路、閥門、水泵、化工、建筑、水暖、石油、煤炭、冶煉、科學系統、造船等行業。
|
型??? 號
|
額定排出壓力 |
每次流量 |
手柄流量施力 |
|
2-SYL-7/40
|
40
|
高壓7?? 低壓20
|
<400
|
|
2-SYL-5.5/63
|
63
|
高壓5.5? 低壓20
|
<400
|
|
2-SYL-4/80
|
80
|
高壓4??? 低壓20
|
<400
|
|
型?? 號
|
泵?重 |
外型尺寸 |
|
2-SYL-7/40
|
20
|
380×200×620
|
|
2-SYL-5.5/63
|
20
|
380×200×620
|
|
2-SYL-4/80
|
20
|
380×200×620
|
手動試壓泵由泵體、兩根柱塞、密封圈、控制閥、壓力表、水箱等組成，分別概述其工作原理：
柱塞通過手柄上提時，泵體內產生真空，進水閥開啟清水經進水濾網、進水管進入泵體，手柄施力下壓時進水閥關閉，出水閥頂開，輸出壓力水，并進入被測器件，如此往復進行工作，實現額定壓力的試驗。
我公司生產的試壓泵具有結構緊湊、設計合理、操作省力、機體重量輕、攜帶方便、易損件少，提高工作效率等特點。
手動試壓泵的使用注意事項?
1、開箱后的安裝：
1)?開箱后請先按裝箱單清點隨機技術文件和備件。熟悉使用說明書后再將泵安裝好
2)?請先卸下箱蓋上的兩只螺栓，取出箱內所裝的零部件；再卸下進水管、回水管、然后將進水管、回水管穿過箱蓋，再分別套在進水接頭、余水接頭上，
3)?把箱蓋裝回水箱后，將泵體和支架裝回水箱上面，擰緊聯接螺栓。?
4)?將壓力表的表面轉向柱塞和手柄方向.
5)?安裝好工作接管和手柄，拉出底部的活動足架，灌滿工作介質后，便可使用.
1)?使用前的準備工作：
a.?在泵體的銷軸、力臂叉的銷軸及柱塞頂端滴注一點機油，以資潤滑.?
b.?水箱應經清洗，所加工作介質（水或粘度和水相近油品）應當潔凈，應在5~60℃間，并宜略髙于環境氣溫.
c.?壓力表的量程不應低于試驗壓力的1.5倍，如本泵配帶之壓力表量程太大時，請另配合適的壓力表。
d.?被試器件中應預先放盡空氣，充滿工作介質，以縮短試壓時間
e.?開啟控制閥，搖動手柄，若無阻滯現象及其他異常情況，即可開紿試壓工作。
2)?使用中注意事項：
a.?泵在使用中的工作壓力不得超過本泵的額定拌出壓力.
b.?工作中如發現泵或其他部份有滲漏現象應停機泄壓進行檢修.
c.?當泵的排出壓力達到試驗壓力時，應關閉控制閥，使泵與被試系統關斷.
d.?使用中應注意不斷補充工作介質。
3)??試壓泵的聯接尺寸：
在泵的前方中心線上，離地高度735毫米處，設有工作管接頭，隨泵帶有工作接管一根，長約1500毫米，接并有內螺紋為M22X1.5，請各用戶按此尺寸安拌聯接管路（見圖2）工作接管系紫銅管所制，使用時可適當彎曲，以適應不同方位的聯接.
|
型??? 號
|
額定排出壓力 |
每次流量 |
手柄流量施力 |
|
2-SYL-7/40
|
40
|
高壓7?? 低壓20
|
<400
|
|
2-SYL-5.5/63
|
63
|
高壓5.5? 低壓20
|
<400
|
|
2-SYL-4/80
|
80
|
高壓4??? 低壓20
|
<400
|
|
型?? 號
|
泵?重 |
外型尺寸 |
|
2-SYL-7/40
|
20
|
380×200×620
|
|
2-SYL-5.5/63
|
20
|
380×200×620
|
|
2-SYL-4/80
|
20
|
380×200×620
|
